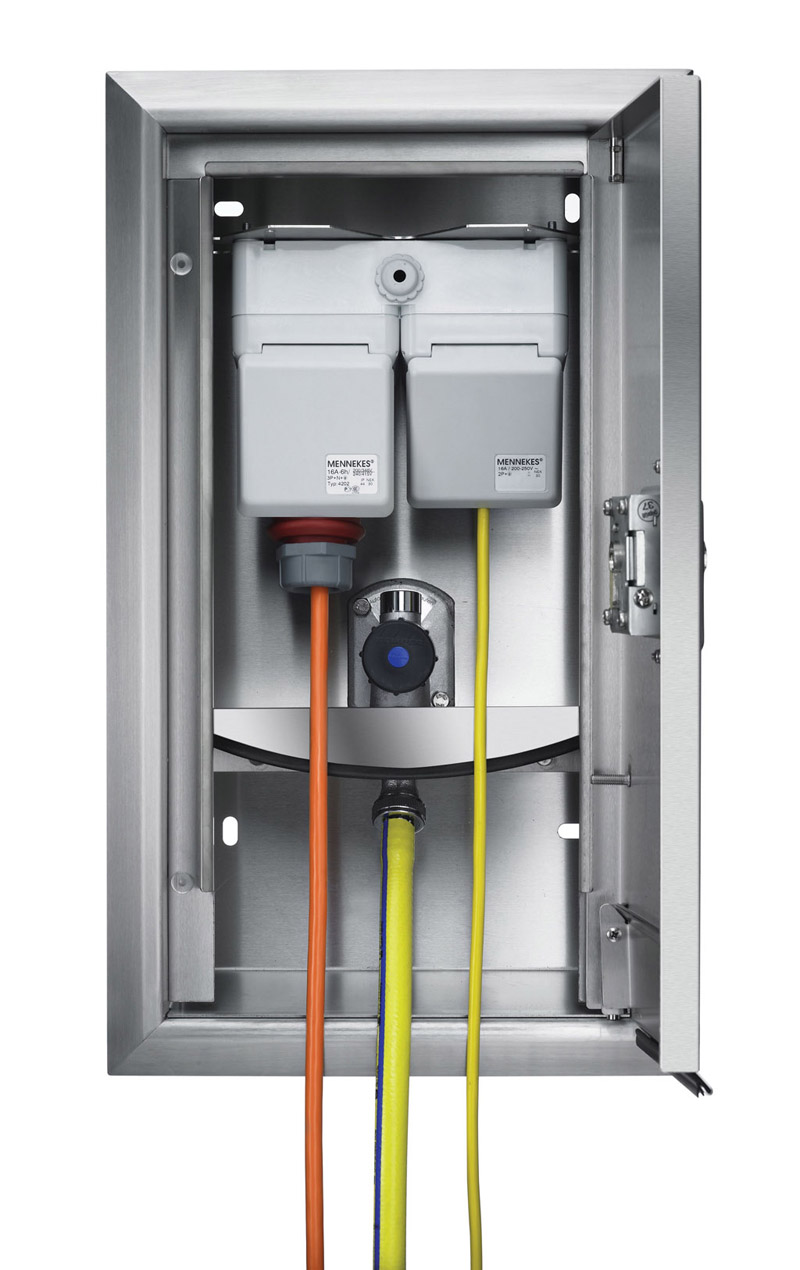

KEMPER Tresor  fig. 210

KEMPER-Weser 'Tresor' mrazuvzdorná vstavaná skriňa z nereze s mrazuvzdornou vonkajšou armatúrou a kombináciou el. zásuviek, pre zásobovanie el. prúdom a vodou na jednom mieste, chránená pred neoprávneným odberom, ako uzamykateľná vstavaná skriňa z nereze (v/š/hĺbka: 470x250x120 mm), povrch matný, osadzovací rám s dvierkami (v/š: 540 x 320 mm), s profilovaným uzatváracím valcom ako zástrčným zámkom vrátane ozubených kľúčov, prestaviteľným a vymeniteľným na samostatne uzamykateľne zariadenie, dvierka s integrovaným sklopným prevedením pre pripojenie hadice a káblu k zaisteniu bezpečnosti i behom odberu, s KEMPER mrazuvzdornou vonkajšou armatúrou s automatickým vypúšťaním, hotové predmontážne prevedenie, všetky kovové diely v kontaktu s médiom sú z červeného bronzu, bezúdržbové tesnenie vretena, EPDM sedlové tesnenie, vrátane privzdušňovacieho a spätného ventilu ako poistnej kombinácie (Typ HD) podľa DIN EN 1717 a DIN 1988 (Teil 4), s pripojovacím šrúbením pre hadici, s čiernou plastovou ovládacou rukoväťou s modrou označujúcou doštičkou, výpustné teleso s rozetou, s DIN-/DVGW osvedčením a registráciou ochrany proti hluku, menovitý tlak PN 16, s celkovým vonkajším priemerom 26,40 mm a flexibilným pripojením na potrubí DN 15, s kombináciou el. zásuviek 230 V / 400 V, zabezpečení ochrany IP 44, s kabelážou pripravenou k zapojeniu (VDE 0100 Teil 737), s FI - ističom (k dodaniu na objednávku), vybavenie podľa potreby voliteľné (2 x 230 V nebo 2 x 400 V nebo 1 x 230 V / 1 x 400 V nebo 4 x 230 V, ostatné kombinácie na vyžiadanie)

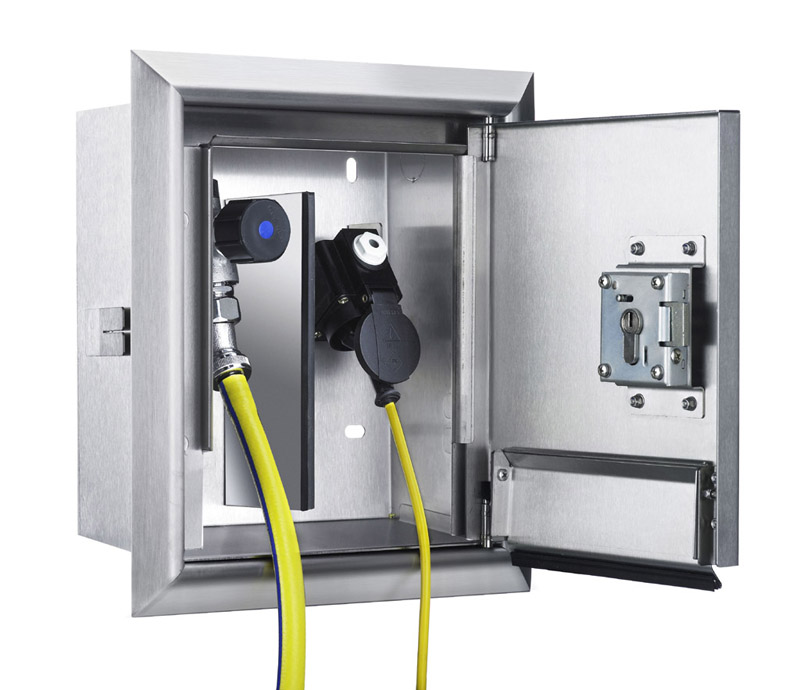

KEMPER Tresor  fig. 211

Vstavaná skriňa KEMPER “Mini-Tresor” z ušľachtilej oceli ako mimoriadne kompaktná zásobovacia jednotka k centrálnemu zásobovaniu elektrickým prúdom a vodou, s mrazuvzdornou vonkajšou armatúrou a nástavbovou zásuvkou Schuko, chránená proti neoprávnenému odberu ako uzamykateľná vstavaná skriňa, z ušľachtilej oceli, s malou konštrukčnou výškou (v/š/h: 238,50 × 245 × 120 mm), povrch leštený, osadzovací rám s dvierkami (v/š: 338 × 300 mm), s profilovanou cylindrickou vložkou ako zastrčným zámkom vrátane kľúčov s ozubami, prestaviteľné a vymeniteľné uzamykacie zariadenie, dvierka s integrovaným sklopným prechodom pre pripojenie hadice a káblu pre zaistenie bezpečnosti i behom odberu, s mrazuvzdornou vonkajšou armatúrou KEMPER s funkciou automatického vypúšťania, z výrobného závodu predmontovaná, všetky kovové diely, ktoré sú v prevoze v kontakte s médiom, sú z červeného bronzu, s bezúdržbovým tesnením vretena, so sedlovým tesnením EPDM, vrátane privzdušňovacieho a spätného ventilu ako bezpečnostná kombinácia (typ HD) podľa DIN EN 1717 a DIN 1988 (časť 4), s pripojovacím šrúbením CENNÍK VÝROBKOV KEMPER 2012 platný od 1.2.2012 8 | S t r a n a ST TECHNOLOGIE – Armatúry KEMPER pre hadicu, s čiernou plastovou ovládací rukoväťou s modrou rozlišovacou doštičkou, výpustné teleso s odliatou rozetou, s registráciou DIN/DVGW a zvukovej izolácie, menovitý tlak PN 16, s celkovým vonkajším priemerom 26,40 mm a s flexibilným pripojením k potrubia DN 15, s nástavbovou elektrickou zásuvkou Schuko 230 V, krytí IP 44, s kabelážou pripravenou k zapojeniu (VDE 0100 časť 737) alternatívne: bez mrazuvzdornej vonkajšej armatúry / s prístrojovým pripojovacím ventilom, ktorý nie je mrazuvzdorný / bez nástavbovej elektrickej zásuvky Schuko

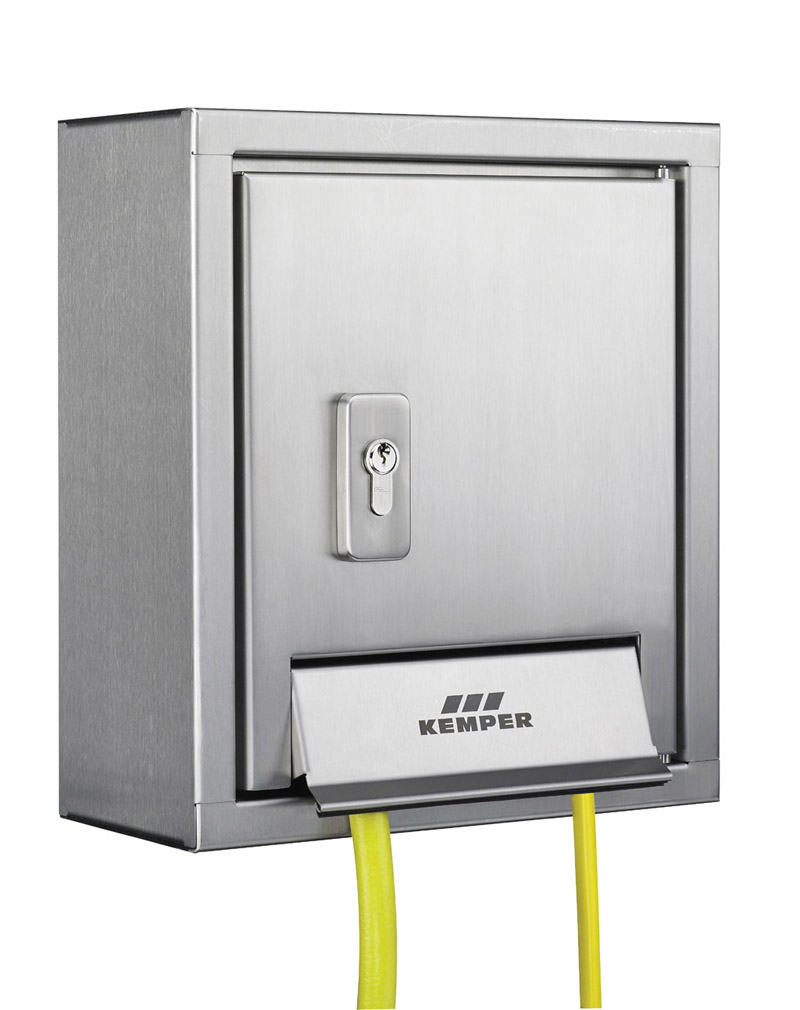

KEMPER Tresor  fig. 212

Skriňa KEMPER “Mini-Tresor” z ušľachtilej ocele ako mimoriadne kompaktná zásobovacia jednotka k centrálnemu zásobovaniu elektrickým prúdom a vodou, s mrazuvzdornou vonkajšou armatúrou a nástavbovou zásuvkou Schuko, chránená proti neoprávnenému odberu ako uzamykateľná skriňa na omietku, z ušľachtilej ocele, osazovací rám s dvierkami rozmer (v/š/h: 315 × 280 × 132 mm), s profilovanou cylindrickou vložkou ako zástrčným zámkom vrátane kľúčov s ozubami, prestaviteľné a vymeniteľné uzamykacie zariadenie, dvierka s integrovaným sklopným priechodom pre pripojenie hadice a káblu pre zaistenie bezpečnosti i počas odberu, s mrazuvzdornou vonkajšou armatúrou KEMPER s funkciou automatického vypúšťania, z výrobného závodu predmontovaná, všetky kovové diely, ktoré sú pri činnosti v kontakte s médiom, sú z červeného bronzu, s bezúdržbovým tesnením vretena, so sedlovým tesnením EPDM, vrátane privzdušňovacieho a spätného ventilu ako bezpečnostná kombinácia (typ HD) podľe DIN EN 1717 a DIN 1988 (časť 4), s pripojovacím šrúbením pre hadicu, s čiernou plastovou ovládacou rukoväťou s modrou rozlišovacou doštičkou, výpustné teleso s odliatou rozetou, s registráciou DIN/DVGW a zvukovou izoláciou, menovitý tlak PN 16, s celkovým vonkajším priemerom 26,40 mm a s flexibilným pripojením k potrubiu DN 15, s nástavbovou elektrickou zásuvkou Schuko 230 V, krytie IP 44, s kabelážou pripravenou k zapojeniu (VDE 0100 časť 737) alternatívne: bez mrazuvzdornej vonkajšej armatúry / s prístrojovým pripojovacím ventilom, ktorý nie je mrazuvzdorný / bez nástavbové elektrické zásuvky Schuko

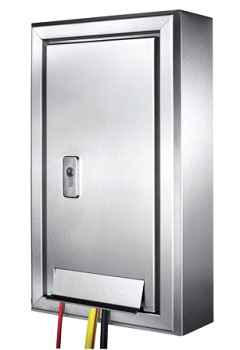

KEMPER Tresor  fig. 213

Skriňa KEMPER “Tresor” na omietku, z ušľachtilej ocele ako mimoriadna kompaktná zásobovacia jednotka k centrálnemu zásobovaniu elektrickým prúdom a vodou, s mrazuvzdornou vonkajšou armatúrou a kombinací s elektrickou zásuvkou, chránená proti neoprávnenému odberu ako uzamykateľná skriňa na omietku, z ušľachtilej ocele (v/š/h: 510 × 285 × 130 mm), povrch leštený, osazovací rám s dvierkami (v/š: 338 × 300 mm), s profilovanou cylindrickou vložkou ako zástrčným zámkom vrátane kľúčov s ozubami, prestaviteľné a vymeniteľné uzamykacie zariadenie, dvierka s integrovaným sklopným priechodom pre pripojenie hadice a káblu pre zaistenie bezpečnosti i počas odberu, s mrazuvzdornou vonkajšou armatúrou KEMPER s funkciou automatického vypúšťania, z výrobného závodu predmontovaná, všetky kovové diely, ktoré sú počas činnosti v kontakte s médiom, sú z červeného bronzu, s bezúdržbovým tesnením vretena, so sedlovým tesnením EPDM, vrátane privzdušňovacieho a spätného ventilu ako bezpečnostná kombinácia (typ HD) podľa DIN EN 1717 a DIN 1988 (časť 4), s pripojovacím šrúbením pre hadici, s čiernou plastovou ovládacou rukoväťou s modrým rozlišovacím terčíkom, výpustné teleso s odliatou rozetou, s registráciou DIN/DVGW a zvukovou izoláciou, menovitý tlak PN 16, s celkovým vonkajším priemerom 26,40 mm a s flexibilným pripojením k potrubí DN 15 s kombináciou elektrickej zásuvky 230 V, krytím IP 44, s kabelážou pripravenou k zapojení (VDE 0100 časť 737), vybavenie podľa potreby voliteľné (2 × 230 V alebo 1 × 230 V / 1 × 400 V), voliteľne 230 V s ističom FI alternatívne: bez mrazuvzdornej vonkajšej armatúry / s prístrojovým pripojovacím ventilom, ktorý nie je mrazuvzdorný / bez kombinácie elektrických zásuviek

Figura	01 015	02 015	03 015	04 015	08 015

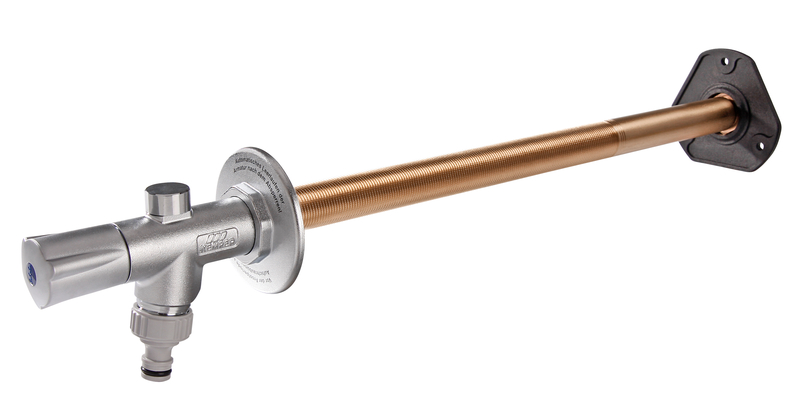

KEMPER frosti nezamŕzna armatúra fig. 574 00

Mrazuvzdorná vonkajšia armatúra KEMPER „Frosti-plus“, ako konštrukčná sada s funkciou automatického vypúšťania, vhodná pre inštalácie v hrubých stavbách a pre dodatočnú inštaláciu na už dokončenú vonkajšiu stenu, univerzálna stavebná dĺžka pre všetky bežné hĺbky zabudovania (hrúbka steny 150mm až 415mm pri montáži na omietku), dodatočne možno predĺžiť použitím predlžovacej sady, ktorú možno dostať ako zvláštne príslušenstvo, s ovládacou rukoväťou vrátane farebného označenia studenej vody, všetky viditeľné súčasti v celom rozsahu matné pochromované v aktuálnom konštrukčnom prevedení, všetky kovové súčasti, ktoré sú v uzavretom stave v kontakte s médiom, sú z červeného bronzu, vnútorný horný diel pre rýchly postup otvorenia s bezúdržbovým utesnením vretena, kužeľka s vnútorným RV perom a EPDM tesnením sedla, vrátane integrovaného zavzdušňovača výtokového potrubia zaisteného proti strate funkčného zavzdušňovača a spätného ventilu (DIN EN 1717, typ HD) so schválením DIN / DVGW a schválením zvukovej izolácie, prechodzie teleso s univerzálnym pripojením s vonkajším závitom a manžetou k zaisteniu proti pretočeniu, DN 15 (1/2“) až DN 20 (3/4“)



Figura	574 00 015	574 00 020
	1/2"	3/4"

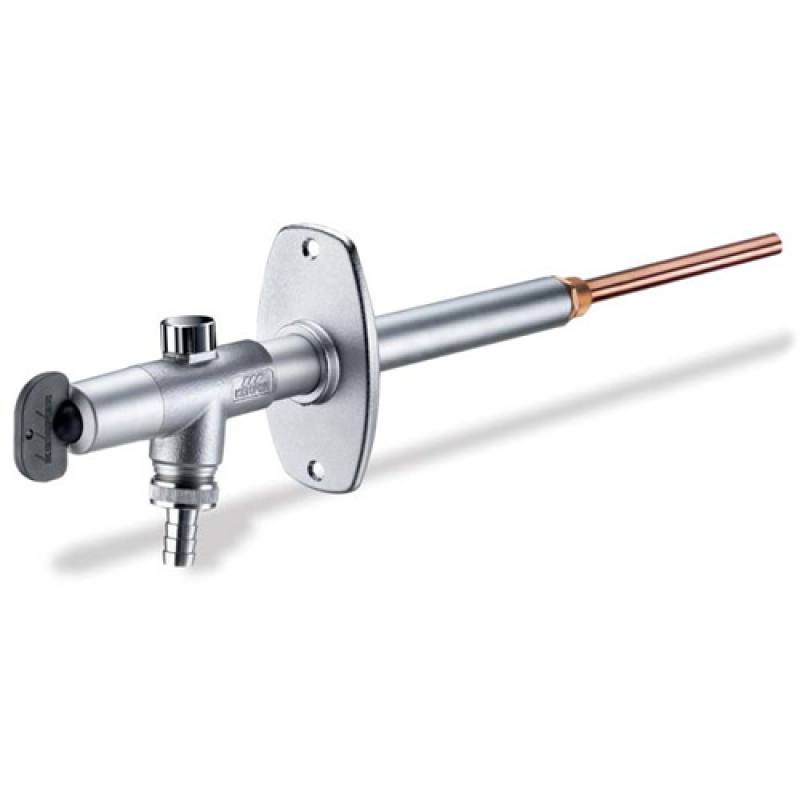

KEMPER frosti nezamŕzna armatúra fig. 574 03

Mrazuvzdorná vonkajšia armatúra KEMPER „Frosti-plus“, ako konštrukčná sada s funkciou automatického vypúšťania, vhodná pre inštalácie v hrubých stavbách a pre dodatočnú inštaláciu na už dokončenú vonkajšiu stenu, univerzálna stavebná dĺžka pre všetky bežné hĺbky zabudovania (hrúbka steny 150mm až 415mm pri montáži na omietku), dodatočne možno predĺžiť použitím predlžovacej sady, ktorú možno dostať ako zvláštne príslušenstvo, s horným dielom pre nástrčný kľúč a nástrčným kľúčom s viacnásobným ozubením k zaisteniu miesta odberu, všetky viditeľné súčasti sú obecne v aktuálnom konštrukčnom prevedení matne pochrómované, všetky kovové súčasti, ktoré sú v uzavretom stave v kontakte s médiom, sú z červeného bronzu, vnútorný horní diel pre rýchly postup otvorenia s bezúdržbovým utesnením vretena, kužeľka s vnútorným RV perom a EPDM tesnením sedla, vrátane integrovaného zavzdušňovača výtokového potrubia zaisteného proti strate, funkčného zavzdušňovača a spätného ventilu (DIN EN 1717, typ HD) so schválením DIN / DVGW a schválením zvukovej izolácie, prechodzie teleso s univerzálnym pripojením s vonkajším závitom a manžetou k zaisteniu proti pretočeniu, DN 15 (1/2“) až DN 20 (3/4“)



Figura	574 03 015	574 03 020
	1/2"	3/4"

Horná časť s nástrčným kľúčom

Horný diel pre nástrčný kľúč KEMPER k zaisteniu miesta odberu, k dodatočnému namontovaniu na výtokové teleso mrazuvzdorné vonkajšie armatúry Figura 574 a Figura 577, tvorený matne chromovaným krycím púzdrom a ovládacím kľúčom s viacnásobným ozubením, vhodný pre všetky menovitej svetlosti.



Figura	574 00 001

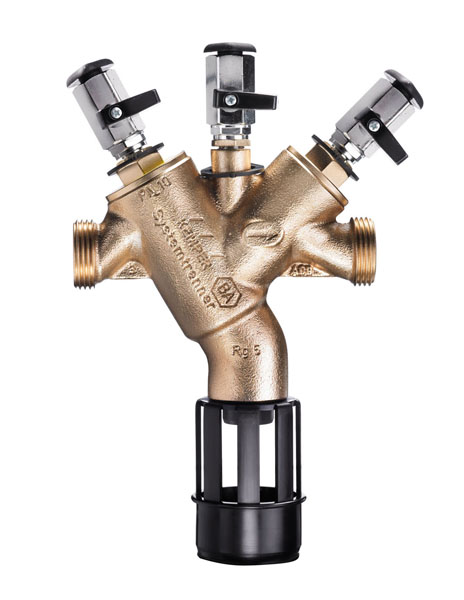

KEMPER ´BA´ Protect fig. 360

KEMPER-Weser 'Protect' oddeľovač systému, k zaisteniu ochrany pitnej vody pred znečistenou vodou vrátane kvapalín kategórie 4 (DIN 1988, Teil 4), pre zariadenia podľa DIN EN 1717, s kontrolovaným oddeľovaním (spôsob zabudovania 2 podľa DIN 1988), s integrovanou, bezúdržbovou poistnou patrónou regulujúcou diferenční tlak, spätným a výpustným ventilom, na vstupe s integrovaným lapačom nečistôt, na výstupe so spätným ventilom, tromi skúšobnými ventilmi a odtokom, kompletne z červeného bronzu, bez mŕtveho priestoru, skúška ochrany proti hluku podľa ISO 3822, SVGW- /DVGW osvedčenie, menovitý ;tlak PN 10, z oboch strán s vonkajším závitom podľa DIN 3546, Teil 1, k univerzálnemu pripojeniu na medené, oceľové, nerezové a viacvrstvové potrubie, od DN 15 do DN 50





• 360 0G
• 'Protect' oddeľovač systému typu BA s pripojovacím šrúbením

• 360 08
• Variant so šrúbením s vonkajším závitom

Figura	15	20	25	32	40	50
	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"

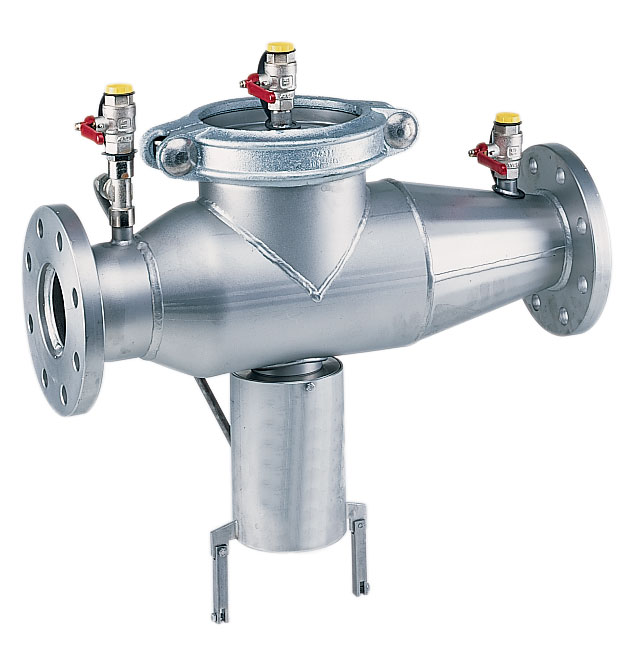

KEMPER ´BA´ Protect fig 361

KEMPER 'Protect' oddeľovač systému typu BA, k zaisteniu ochrany pitnej vody pred znečistenou vodou vrátane kvapalín kategórie 4 (DIN 1988, Teil 4), pre zariadenia podľa DIN EN 1717, s kontrolovaným oddeľovaním (spôsob zabudovania 2 podľa DIN 1988), na vstupe a výstupe so spätným ventilom a jedným výpustným ventilom, tromi skúšobnými ventilmi a odtokom, teleso kompletne z ušľachtilej ocele, SVGW-/DVGW osvedčenie, menovitý tlak PN 10, z oboch strán s prírubovým pripojením podľa DIN 2576 (DIN 2501), od DN 65 do DN 150

• 361 00
• 'Protect' oddeľovač systému typu BA s prírubovým pripojením

Figura	361 00 065	361 00 080	361 00 100	361 00 150
DN	65	80	100	150
